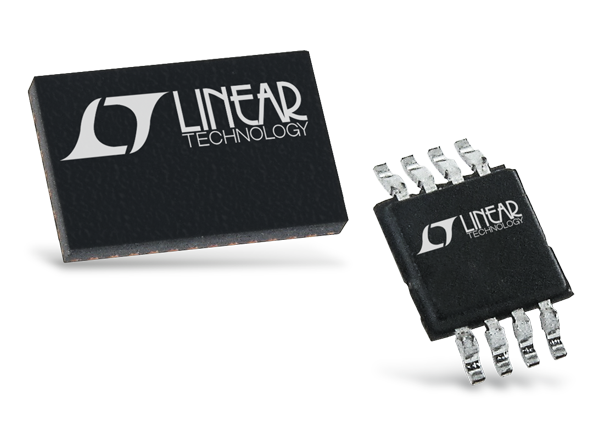

Analog Devices Inc. LT6015 Over-The-Top® operationele precisieversterkers
De LT6015 Over-The-Top®-precisieversterkers van Linear Technology/Analog Devices hebben een 50 µV offset-ingangsspanning en werken op enkelvoudige en gesplitste voedingen met een totale spanning van 3 V tot 50 V. De LT6015 verbruikt slechts 315 μA per versterker, zijn omgekeerd accubeschermd en trekken zeer zeer weinig stroom voor omgekeerde voedingen tot 50 V. De Over-The-Top-ingangstrap van de LT6015 is ontworpen om extra bescherming te bieden in zware omgevingen. De LT6015 wordt aangeboden in een 5-polig SOT-pakket.
Eigenschappen
- V- tot V- + 76 V common-mode-bereik van de ingang
- Rail-naar-rail-ingang en -uitgang
- 315μA/versterker op laag vermogen
- -55 °C tot 150 °C bedrijfstemperatuurbereik
- ±50 μV (maximum) VOS
- 126 dB CMRR, PSRR
- Omgekeerde accubescherming tot 50 V
- 3,2 MHz Gain Bandwidth Product
- Gespecificeerd op voedingen van 5 V en ±15 V
- 1000 V/mV-hoogspanningsversterking
- Geen fase-omkering
- Geen problemen met voedingssequentiëring
- Enkelvoudig 5-polig SOT-23 (ThinSOT™)-pakket
- Dubbele 8-polige MSOP
- Viervoudige 22-polige DFN (6×3 mm)
Toepassingen
- Stroommeter voor lage zijde of hoge zijde
- Monitoring van accu/voeding
- Zenders van 4 mA tot 20 mA
- Hoogspannings-gegevensacquisitie
- Accu/draagbaar instrumentarium
Blokdiagram
